Работа с интерактивными досками

Данная инструкция создана для новых сотрудников колледжа,которые не имели опыта работы с интерактивными досками.
Многие лекционные аудитории в ВГПГК (в том числе на базе ВЗПП-С и техникума строительных технологий).
Все преподаватели колледжа во время занятий могут использовать интерактивные доски.
Перед дебютным включением интерактивных досок новым сотрудникам необходимо обратиться в ЦКТО (каб. 40) для получения личного логина и пароля - это необходимо для авторизации пользователей в компьютерных аудиториях, а также для первичного краткого инструктажа.

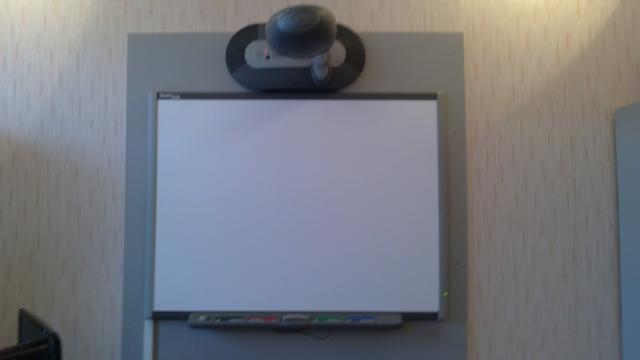

В лекционных аудиториях колледжа используется несколько видов интерактивных досок. В данной статье подробная инструкция ко всем интерактивным доскам колледжа с наименованием кабинетов.


Кабинет 12


1. Необходимо включить "рубильник"(автомат электропитания) - находиться слева от компьютера
2. Включить компьютер

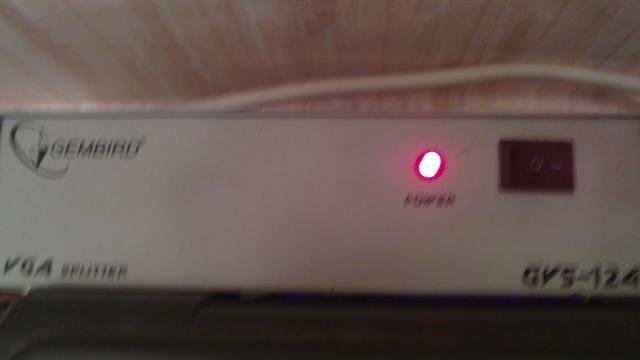

3. Включить VGA-сплитер (из положения "кружок" перевести ее в положение "палочка") - при включении загориться красная лампочка.


4. Ввести логин и пароль - в 12 кабинете это:
Логин администратор
Пароль /без пароля\(пустая строка)
Вход этот компьютер.
5. Включить проектор:
• с помощью пульта - единственная красная кнопка на пульте

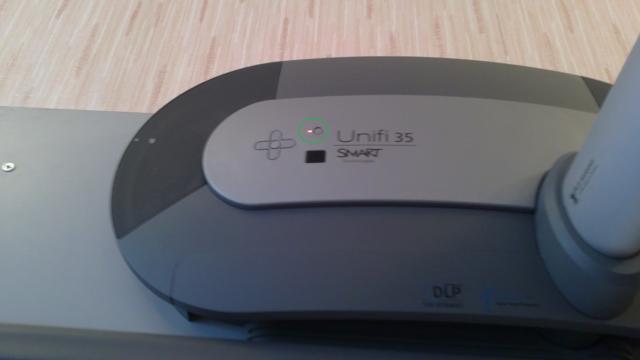

• без пульта - круглая кнопка в верхней части интерактивной доски рядом с маленькой лампочкой


6. Настроить вывод изображения с монитора на проектор (при этом изображение на мониторе сохраниться):

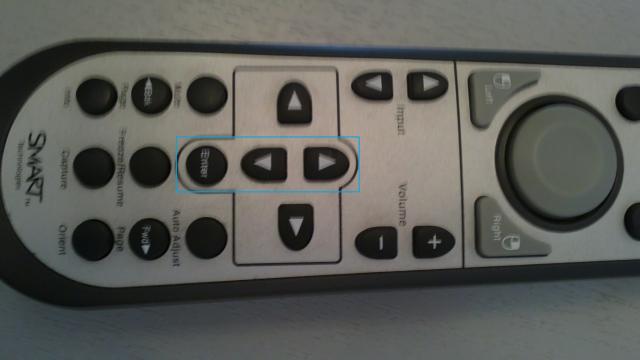

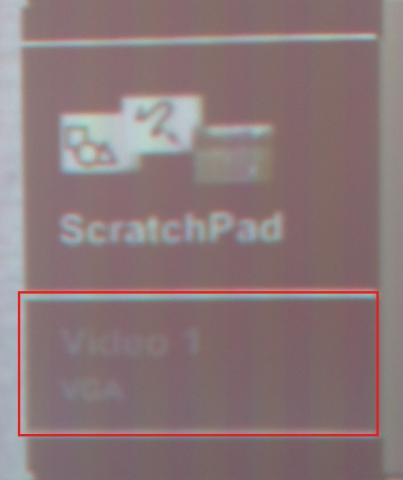

• с помощью пульта - стрелочками "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать кнопку "Enter"(находиться ниже стрелочек)


• без пульта - с помощью "ромашки", которая также находиться в верхней части части интерактивной доски с помощью стрелочек "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать круглую кнопку между стрелками "вверх\вниз".


Стоит отметить, что изменение строк меню на интерактивной доске отображается сероватым фоном


Бывают случаи, когда программа для интерактивной доски запускается автоматически - рекомендуется закрыть её нажав мышкой на крестик в правом верхнем углу.
Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
Если вы хотите нарисовать или написать что либо на интерактивной доске, то необходимо запустить программу "SMART Notebook", ярлычок этой программы находиться на рабочем столе.
На интерактивной доске данного вида есть возможность писать как фломастерами, которые идут в комплекте с доской (НИКАКИМИ ДРУГИМИ ФЛОМАСТЕРАМИ ПИСАТЬ НЕЛЬЗЯ!!!) - при этом "родными" фломастерами вы можете пользоваться даже без запуска программы SMART Notebook; так и просто пальцем руки, при этом предварительно выбрав в программе функцию фломастера.

Кроме того в случае временного неиспользования интерактивной доски убедительная просьба переводить доску в "спящий" режим - для этого необходимо нажать правую верхнюю кнопку на пульте

В случае необходимости вы можете взять дополнительный комплект маркеров и пульт к интерактивной доске в кабинете 40 (центр компьютерно-технологического обеспечения)

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник").
Не забудьте выключить компьютер(Пуск - завершение работы), а затем выключить "рубильник".


Кабинет 29


1. Необходимо включить "рубильник"(автомат электропитания) - находиться непосредственно у интерактивной доски справа.
2. Включить компьютер
3. Включить VGA-сплитер (из положения "кружок" перевести ее в положение "палочка") - при включении загориться красная лампочка.


4. Ввести логин и пароль - в 29 кабинете это:
Логин администратор
Пароль /без пароля\(пустая строка)
Вход этот компьютер.
5. Включить проектор:
• с помощью пульта - единственная красная кнопка на пульте
• без пульта - круглая кнопка в верхней части интерактивной доски рядом с маленькой лампочкой


6. Настроить вывод изображения с монитора на проектор (при этом изображение на мониторе сохраниться):
• с помощью пульта - стрелочками "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать кнопку "Enter"(находиться ниже стрелочек)


• без пульта - с помощью "ромашки", которая также находиться в верхней части части интерактивной доски с помощью стрелочек "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать круглую кнопку между стрелками "вверх\вниз".


Стоит отметить, что изменение строк меню на интерактивной доске отображается сероватым фоном


Бывают случаи, когда программа для интерактивной доски запускается автоматически - рекомендуется закрыть её нажав мышкой на крестик в правом верхнем углу(или воспользоваться комбинацией клавиш Alt+F4).
Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
Если вы хотите нарисовать или написать что либо на интерактивной доске, то необходимо запустить программу "SMART Notebook", ярлычок этой программы находиться на рабочем столе.
На интерактивной доске данного вида есть возможность писать как фломастерами, которые идут в комплекте с доской (НИКАКИМИ ДРУГИМИ ФЛОМАСТЕРАМИ ПИСАТЬ НЕЛЬЗЯ!!!) - при этом "родными" фломастерами вы можете пользоваться даже без запуска программы SMART Notebook; так и просто пальцем руки, при этом предварительно выбрав в программе функцию фломастера.

Кроме того в случае временного неиспользования интерактивной доски убедительная просьба переводить доску в "спящий" режим - для этого необходимо нажать правую верхнюю кнопку на пульте

В случае необходимости вы можете взять дополнительный комплект маркеров и пульт к интерактивной доске в кабинете 40 (центр компьютерно-технологического обеспечения)

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник").
Не забудьте выключить компьютер(Пуск - завершение работы), а затем выключить "рубильник".


Кабинет 41

1. Необходимо включить "рубильник"(автомат электропитания) - находиться двери в кабинете
2. Включить источник бесперебойного питания - должна загореться зеленая лампочка


3. Включить компьютер(41-1)
4. Включить VGA-сплитер (из положения "кружок" перевести ее в положение "палочка") - при включении загориться красная лампочка.


5. Ввести логин и пароль - в 41 кабинете это:
Логин ваш личный
Пароль ваш личный
Вход VGPGK.
6. Включить проектор:
• с помощью пульта - единственная красная кнопка на пульте
• без пульта - круглая кнопка в верхней части интерактивной доски рядом с маленькой лампочкой


7. Настроить вывод изображения с монитора на проектор (при этом изображение на мониторе сохраниться):
• с помощью пульта - стрелочками "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать кнопку "Enter"(находиться ниже стрелочек)


• без пульта - с помощью "ромашки", которая также находиться в верхней части части интерактивной доски с помощью стрелочек "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать круглую кнопку между стрелками "вверх\вниз".


Стоит отметить, что изменение строк меню на интерактивной доске отображается сероватым фоном


Бывают случаи, когда программа для интерактивной доски запускается автоматически - рекомендуется закрыть её нажав мышкой на крестик в правом верхнем углу.
Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
Если вы хотите нарисовать или написать что либо на интерактивной доске, то необходимо запустить программу "SMART Notebook", ярлычок этой программы находиться на рабочем столе.
На интерактивной доске данного вида есть возможность писать как фломастерами, которые идут в комплекте с доской (НИКАКИМИ ДРУГИМИ ФЛОМАСТЕРАМИ ПИСАТЬ НЕЛЬЗЯ!!!) - при этом "родными" фломастерами вы можете пользоваться даже без запуска программы SMART Notebook; так и просто пальцем руки, при этом предварительно выбрав в программе функцию фломастера.

Кроме того в случае временного неиспользования интерактивной доски убедительная просьба переводить доску в "спящий" режим - для этого необходимо нажать правую верхнюю кнопку на пульте

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ(!!!),"рубильник").
Не забудьте выключить компьютер(Пуск - завершение работы), а затем выключить "рубильник".


Кабинет 43


1. Необходимо включить "рубильник" - находится у двери кабинета.
2. Включить компьютер(43-13) и после загрузке ПК ввести авторизационные данные:
логин - ваш личный
пароль - ваш личный
вход - VGPGK.
3. Включить проектор с помощью пульта: навести пульт на проектор нажать на красную кнопку(включение\выключение проектора)


Если вы сделали все правильно, то на интерактивной доске должно появиться изображение, которое будет соответствовать изображению на мониторе.
Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
Если вы хотите нарисовать или написать что либо на интерактивной доске, то необходимо запустить программу "StarBoard Software", ярлычок этой программы находиться на рабочем столе.
На интерактивной доске данного вида есть возможность писать только фирменным маркером,


после использования которого необходимо вставить на специально оборудованное для него место так как на рисунке - (НИКАКИМИ ДРУГИМИ ФЛОМАСТЕРАМИ ПИСАТЬ НЕЛЬЗЯ!!!).

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник"). В случае неправильной очередности выключения лампа проектора интерактивной доски может больше не включиться.


Кабинет 45

В 45 аудитории интерактивная доска имеет следующий вид:


Принцип включения данной доски таков:
1. Необходимо включить "рубильник" - находится у двери кабинета.
2. Включить компьютер(45-1) и после загрузке ПК ввести авторизационные данные:
логин - ваш личный
пароль - ваш личный
вход - VGPGK.
3. Включить проектор с помощью пульта: навести пульт на проектор нажать на красную кнопку(включение\выключение проектора),


при этом приставка к интерактивной доске включается автоматически вместе с компьютером.
Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
В данный момент в связи с тем, что на досках данного типа можно писать стандартным маркером для доски функция интерактивного письменного ввода информации не используется.

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник"). В случае неправильной очередности выключения лампа проектора интерактивной доски может больше не включиться.


Кабинет 48

На данный момент в аудитории отсутствует проектор.


Кабинет 54

1. Необходимо включить "рубильник"(автомат электропитания)
2. Включить компьютер
3. Включить VGA-сплитер (из положения "кружок" перевести ее в положение "палочка") - при включении загориться красная лампочка.


4. Ввести логин и пароль - в 54 кабинете это:
Логин администратор
Пароль /без пароля\(пустая строка)
Вход этот компьютер.
5. Включить проектор:
• с помощью пульта - единственная красная кнопка на пульте
• без пульта - круглая кнопка в верхней части интерактивной доски рядом с маленькой лампочкой


5. Настроить вывод изображения с монитора на проектор (при этом изображение на мониторе сохраниться):
• с помощью пульта - стрелочками "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать кнопку "Enter"(находиться ниже стрелочек)


• без пульта - с помощью "ромашки", которая также находиться в верхней части части интерактивной доски с помощью стрелочек "вверх\вниз" выбрать в меню "Video 1" или "USB 1" в меню, которое отобразиться на интерактивной доске после её включения и автоматической загрузке, а затем нажать круглую кнопку между стрелками "вверх\вниз".


Стоит отметить, что изменение строк меню на интерактивной доске отображается сероватым фоном


Бывают случаи, когда программа для интерактивной доски запускается автоматически - рекомендуется закрыть её нажав мышкой на крестик в правом верхнем углу.
Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
Если вы хотите нарисовать или написать что либо на интерактивной доске, то необходимо запустить программу "SMART Notebook", ярлычок этой программы находиться на рабочем столе.
На интерактивной доске данного вида есть возможность писать как фломастерами, которые идут в комплекте с доской (НИКАКИМИ ДРУГИМИ ФЛОМАСТЕРАМИ ПИСАТЬ НЕЛЬЗЯ!!!) - при этом "родными" фломастерами вы можете пользоваться даже без запуска программы SMART Notebook; так и просто пальцем руки, при этом предварительно выбрав в программе функцию фломастера.

Кроме того в случае временного неиспользования интерактивной доски убедительная просьба переводить доску в "спящий" режим - для этого необходимо нажать правую верхнюю кнопку на пульте

В случае необходимости вы можете взять дополнительный комплект маркеров и пульт к интерактивной доске в кабинете 40 (центр компьютерно-технологического обеспечения)

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник").
Не забудьте выключить компьютер(Пуск - завершение работы), а затем выключить "рубильник".


Кабинет 56

В 56 аудитории интерактивная доска имеет следующий вид:


Принцип включения данной доски таков:
1. Необходимо включить "рубильник" - находится у двери кабинета.
2. Включить компьютер и после загрузке ПК ввести авторизационные данные:
логин - ваш личный
пароль - ваш личный
вход - VGPGK.
3. Включить проектор с помощью пульта: навести пульт на проектор нажать на красную кнопку(включение\выключение проектора),


при этом приставка к интерактивной доске включается автоматически вместе с компьютером.
Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.
В данный момент в связи с тем, что на досках данного типа можно писать стандартным маркером для доски функция интерактивного письменного ввода информации не используется.

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник").

Кабинет 59

В 56 аудитории интерактивная доска имеет следующий вид:


Принцип включения данной доски таков:
1. Необходимо включить "рубильник" - находится у двери кабинета.
2. Включить компьютер и после загрузке ПК ввести авторизационные данные:
логин - администратор
пароль - без пароля (пустая строка)
вход - этот компьютер.
3. Включить проектор с помощью пульта: навести пульт на проектор нажать на красную кнопку(включение\выключение проектора)


В последнее время в центр компьютерно-технологического обеспечения обращаются с пробдемой включения с пульта проектора - необходимо четко навести пульт на проектор(!) и нажать кнопку включения проектора - если с первого раза не получилось повторите попытку.

Если вы сделали все правильно, то на интерактивной доске должно появиться такое же изображение, что и на экране монитора.

Теперь вы можете демонстрировать презентации и видео ролики - запустив их с компьютера, они отобразятся автоматически и на интерактивной доске.

По техническим причинам специализированные маркеры не работают по причине отсутствия в продаже "родных" батареек. При этом не забывайте, что НИКАКИМИ ДРУГИМИ МАРКЕРАМИ ПИСАТЬ НА ДОСКЕ НЕЛЬЗЯ!!!

Выключение интерактивной доски проходит по тому же принципу,что и включение(за него отвечают те же кнопки, что и за включение), только в обратном напрвлении (проектор, компьютер, "рубильник").
